Serie B-FV



B-FV
Eigenschaften: Sprüh- und Spenderpumpen, in silber, gold und schwarz (glanz oder matt)

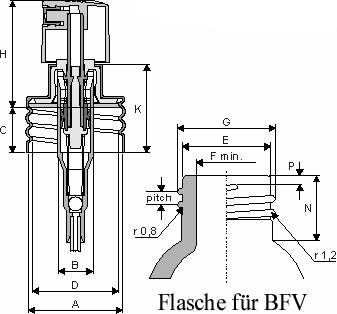

Gewinde: nach DIN und G.C.M.I siehe Tabelle und Zeichnung (weiter unten)
Farbe: aus Alu gold/silber, glanz /matt
Ausführung: erhältlich mit rauher oder glatter Oberfläche
Verwendungszweck: Parfum, Alkohol, Lebensmittel und für Pharmazeutische Zwecke
passende Kappe in gross ( siehe unter Kappen ), Sicherheitsclip auf Wunsch erhältlich,



Standardkappen und Köpfe für B-FV





für weiteres Zubehör bitte anfragen







SERIE

STANDARD
GEWINDE

SPRÜHPUMPENMAßE mm

FLASCHENGEWINDEMAß mm

A

B

C

D

K

Ø G

Ø E

Ø F min.

PITCH

N

P

BFV 175

G.C.M.I. 18/415

18

7,7
-0,3

13,6
+0,1 -0

16,16
+0 -0,25

22,8

17,63
±0,25

15,49
±0,25

8,25

3,175

15,42
+0,33 -0,3

0,66
+0,33 -0,3

BFV 200

Speciale per
screw-can

20,35
±0,05

7,7
-0,3

10,5

18,6
±0,1

20,1

19,63
±0,25

17,5
±0,25

12

3,175

11,5
±0,2

0,9
±0,3

BFV 241

BS 1918-R5
G.C.M.I. 24/410

24

7,7
-0,3

14

22,65
±0,15

23,5

23,62
±0,25

21,49
±0,25

16

3,175

17,1
±0,2

1,17
+0,41 -0,38

H dimension changes according to dose

50 mcl: H = 19,0 mm  - 70 mcl: H = 19,4 mm  -  100 mcl: H = 20,2 mm
130 mcl: H = 20,7 mm  -  190 mcl: H = 23,0 mm
NOTE: when a sheated actuator is used, H dimension must be increased by 0,4 mm.
